CNC - Koordinatenschleifen

Als Lohnfertigung im Koordinatenschleifen bearbeiten wir hochpräzise Bauteile für die unterschiedlichsten Branchen. Vorzugsweise wird diese Form des Präzisionsschleifens im Maschinenbau sowie im Werkzeug- und Formenbau angewandt. Dieses Verfahren erzeugt eine extrem genaue Form- und Lagetoleranz und ist somit perfekt geeignet um Schnittwerkzeuge für die Verpackungsmittelindustrie zu bearbeiten.

Dank der klimatisierten Werkstatt, den hochqualitativen Maschinen und dem geschulten Personal, sind wir in der Lage das Mikrometer zu beherrschen. Die CNC Steuerung ermöglicht das Schleifen von komplizierten Formen, wie sie in der Folienschnittindustrie üblich sind.

Mit dem 3D-Messtaster können Bauteile automatisch aufgenommen und ausgerichtet werden, indem die Maschine Verdrehung und Versatz ermittelt und abspeichert. Zudem ist es möglich ein über den Messtaster ein Messprotokoll erstellen zu lassen, welches im PDF-Format ausgegeben wird.

Folgend ist eine Übersicht über unsere aktuelle Ausstattung in diesem Bereich :

4x Koordinatenschleifmaschine Hauser S50 mit Steuerung Adcos CNC 800

Technische Daten:

  • ADCOS Steuerung / 5-Achsen
  • C-Achse kombiniert mit Planetenantrieb
  • ASS-Automatik Sensoric System (Luftschleifen)
  • NC-Z-Achse / Fmax 12m
  • Verfahrweg X; Y 900 x 600 mm
  • Vertikalverstellung des Schleifkopfes (W) 635 mm
  • Durchlass zwischen Schleifmotor und Tisch 0 - 750 mm
  • Durchlass zwischen den Ständern 950 mm
  • Max. Schleifdurchmesser 300 mm
  • Konisch-Schleifen, max. eingeschlossener Winkel 16°
  • Hublänge der Spindelhülse (Z), max. 150 mm

Tisch:

  • nutzbare Fläche: 1020 x 860 mm
  • zulässige Belastung, max. 800 kg

Schleifspindeldrehzahl:

  • Motoren stufenlos einstellbar 4500 - 80000 U/min
  • Turbinen 100 000 und 160 000 U/min
  • Tisch- und Querschlitten X;Y, DC-Servoantrieb 0 - 1500 mm/min
Koordinatenschleifen
Koordinatenschleifmaschine S50 ADCOS 800.

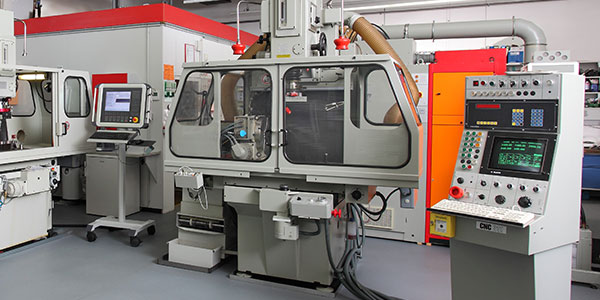

Koordinatenschleifmaschine Hauser S3 - HiCut ADCOS CNC 800

Technische Daten:

  • ADCOS 800 Steuerung / 6-Achsen
  • Hi-Cut
  • Verfahrweg X ; Y 400 x 250 mm
  • 1-Ständer Ausführung
  • Weg des Vertikalschlittens 450 mm
  • Durchlass zwischen Schleifmotors u. Tisch 485 mm
  • Ausladung des Schleifkopfes 340 mm
  • Konisch-Schleifen, max. eingeschlossener Winkel 16°
  • Hublänge der Spindelhülse (Z), max. 110 mm

Tisch:

  • nutzbare Fläche 600 x 380 mm
  • zulässige Belastung, max. 250 kg

Schleifspindeldrehzahl:

  • Motoren stufenlos einstellbar 4500 - 80000 U/min
  • Turbinen 100 000 und 160 000 U/min
  • Tisch- und Querschlitten X;Y, DC-Servoantrieb 0 - 1500 mm/min





Koordinatenschleifen von Profilen
Koordinatenschleifmaschine S3 ADCOS 800.
